電容式高靜壓差壓變送器

•

電容式高靜壓差壓變送器用于在高工作壓力環境下測量液體、氣體或蒸汽的液位、流量和壓力，然后轉變成4～20mA DC信號輸出。智能型可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系

一、產品概述：

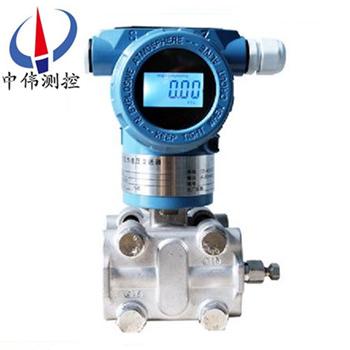

ZW1151HP系列電容式高靜壓差壓變送器是引進國外xj****技術和設備生產的新型變送器，它選用高靜壓膜盒，所謂靜壓就是當壓力變送器兩側所加壓力相同時其輸出電流應為4mA，但普通差壓變送器當兩側壓力同時增大到25MPA以上其輸出難以保證在4mA。故高它多用于流量、液位測量且壓力較高的場合，主要適用于石化和電站高壓裝置的差壓變送器，由于其耐壓高達32MPa，并可承受單向過載壓力而不被損壞，因此能可靠地用于高壓系統的差壓測量。

二、工作原理：

ZW1151HP系列電容式高靜壓差壓變送器是當被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件（即敏感元件）的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。

三、應用場合：

ZW1151HP系列電容式高靜壓差壓變送器具有32Mpa的耐工作壓力和過載保護，確保了變送器能在高靜壓系統中得到可靠的應用。差壓變送器主要用于測量液體、氣體或蒸氣的差壓、壓力、液位和密度，然后將其轉換成4—20mA.DC信號輸出。

四、主要特點：

1、準確性高，穩定性好，二線制輸入（特殊可四線制）；

2、固體元件，接插式印刷線路板；小型，重量輕，堅固抗振；

3、量程，零點外部連續可調；正遷移可達500%，負遷移可達600%；

4、阻尼可太調；單向過載保護特性好；

5、無機械可動部件，維修工作量少；全系列統一結構，零部件互換性強；

6、接觸介質的膜片材料可選擇；（316L、TAN、HAS-C、MONEL等耐腐蝕材料）；

7、防爆結構，全天候使用；智能HART現場總線協議。

五、技術參數：

性能規格：（零基準校驗范圍，參考條件下，硅油充液，316 L不銹鋼隔離膜片。）

1、參考精度：

①數字、智能：±0.1%校驗滿量程。

②模擬、線性：±0.2%校驗量程。

2、穩定性：

①數字、智能：6個月，±0.1%URL。

②模擬、線性：6個月，±0.2%URL。

3、環境溫度影響：

①數字、智能：零點誤差：±0.2%URL/56℃、總體誤差：±（0.2%URL+0.18%校驗量程）/56℃。

②模擬、線性：零點誤差：±0.5%URL/56℃、總體誤差：±（0.5%URL+0.5%校驗量程）/56℃。

4、振動影響：在任意軸向上，200Hz下振動影響為±0.05%URL/g。

5、電源影響：小于±0.005%輸出量程/伏特。

6、負載影響：沒有負載影響，除非電源電壓有變化。

7、電磁干擾/射頻干擾（EMI/RFI影響）：由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程。

8、安裝位置影響：

在31027kPa靜壓下，為±0.2%URL。零點誤差可在線通過調零修正?？尚拚痢?.25%輸出讀數/6895kPa。

六、功能規格：

1、測量范圍：

差壓：0-1.3～6890KPa。

靜壓：25、32MPa。

2、零點與量程：

①數字、智能：可用本機量程和零點按鈕調整，或用HART手操器遠程調整；

②模擬、線性：量程和零點連續可調。

3、零點正、負遷移：零點負遷移時，量程下限須***大于或等于-URL；零點正遷移時，量程上限須***小于或等于+URL。校驗量程須***大于或等于zui小量程。

4、輸出：

①數字、智能：4～20mA DC，用戶可選擇線性或平方根輸出。數字過程變量疊加在4～20mA 信號上，可供采用HART協議的上位機使用。

②模擬、線性：4～20mA DC，與過程壓力成線性。

七、故障診斷：

變送器在測量過程中，常常會出現一些故障，故障的及時判定分析和處理，對正在進行了生產來說至關重要的。我們根據日常維護中的經驗，總結歸納了一些判定分析方法和分析流程。

1、調查法：

回顧故障發生前的打火、冒煙、異味、供電變化、雷擊、潮濕、誤操作、誤維修。

2、直觀法：

觀察回路的外部損傷、導壓管的泄漏，回路的過熱，供電開關狀態等。

3、檢測法。

a、斷路檢測：將懷疑有故障的部分與其它部分分開來，查看故障是否消失，如果消失，則確定故障所在，否則可進行下一步查找，如：智能差壓變送器不能正常Hart遠程通訊，可將電源從儀表本體上斷開，用現場另加電源的方法為變送器通電進行通訊，以查看是否電纜是否疊加約2kHz的電磁信號而干擾通訊。

b、短路檢測：在保證安全的情況下，將相關部分回路直接短接，如：差變送器輸出值偏小，可將導壓管斷開，從一次取壓閥外直接將差壓信號直接引到差壓變送器雙側，觀察變送器輸出，以判斷導壓管路的堵、漏的連通性。

c、替換檢測：將懷疑有故障的部分更換，判斷故障部位。如：懷疑變送器電路板發生故障，可臨時更換一塊，以確定原因。

d、分部檢測：將測量回路分割成幾個部分，如：供電電源、信號輸出、信號變送、信號檢測，按分部分檢查，由簡至繁，由表及里，縮小范圍，找出故障位置。

八、在日常使用中的注意事項：

1、切勿用高于36V電壓加到變送器上，導致變送器損壞；

2、切勿用硬物碰觸膜片，導致隔離膜片損壞；

3、被測介質不允許結冰，否則將損傷傳感器元件隔離膜片，導致變送器損壞，必要時需對變送器進行溫度保護，以防結冰；

4、在測量蒸汽或其他高溫介質時，其溫度不應超過變送器使用時的極限溫度，高于變送器使用的極限溫度須***使用散熱裝置；

5、測量蒸汽或其他高溫介質時，應使用散熱管，使變送器和管道連在一起，并使用管道上的壓力傳至變壓器。當被測介質為水蒸氣時，散熱管中要注入適量的水，以防過熱蒸汽直接與變送器接觸，損壞傳感器；

6、在壓力傳輸過程中，應注意以下幾點，

a、變送器與散熱管連接處，切勿漏氣；

b、開始使用前，如果閥門是關閉的，則使用時，應該非常小心、緩慢地打開閥門，以免被測介質直接沖擊傳感器膜片，從而損壞傳感器膜片；

c、管路中須***保持暢通，管道中的沉積物會彈出，并損壞傳感器膜片。

七、選型編碼：

八、設計選用及訂貨須知：

1、ZW1151系列變送器型號可根據選型規格表按需要確定。

2、選型規格表中的數字、符號須***填寫清楚、準確無誤。

3、如有正負遷移，須***注明, 遷移量數值。

4、差壓變送器如需配三閥組、節流裝置，需另行注明。

5、變送器根據用戶規定的量程校驗。如果用戶無規定，變送器調校至***大量程，這種校驗將在室溫、常壓下進行。

6、需要標注工位號時，應在訂貨時注明。

售后服務承諾：

1、我公司所售壓力變送器系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
