球閥插入式渦街流量計

•

球閥插入式渦街流量計是插入到被測管道中心，測量管道中心流速來計算被測管道流量的大口徑流量計。若在管道的插入口安裝球閥，則可以進行流量計的不斷流拆卸，在臟污介質中運行時便于定期清洗和維修。

一、產品概述：

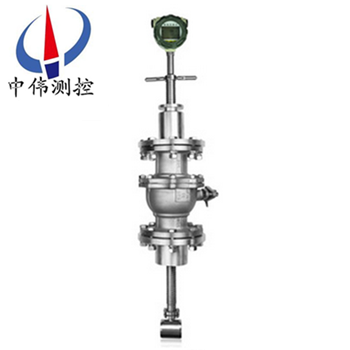

ZW-LUCB系列球閥插入式渦街流量計是插入到被測管道中心，測量管道中心流速來計算被測管道流量的大口徑流量計。若在管道的插入口安裝球閥，則可以進行渦街流量計的不斷流拆卸，在臟污介質中運行時便于定期清洗和維修。儀表參數能長期穩定。采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較xj****、理想的流量儀表。
二、工作原理：
ZW-LUCB系列球閥插入式渦街流量計的渦街測量頭（即小口徑渦街流量傳感器）是利用“卡門渦街”原理研制而成.在渦街測量頭表體中,垂直的插入一根三角柱即旋渦發生體,當表體中有介質流過時,則在三角柱的兩側交替的產生方向相反有規則的卡門渦街,其旋渦的信號頻率是由壓電元件制成檢測頭,檢測出來一側旋渦的分離頻率與介質的流動速度成正比,見公式 f=V*St/1-1.27d/D
式中： f-三角柱一側旋渦分離頻率,（Hz）；
St-斯特羅哈系常數；
V--管道內平均流速,（m/s）；
d--三角柱特征寬度,（m）；
D--測量頭內徑,（m）。
通過大量的實驗測試,確定渦街測量頭的儀表系數K.公式如下：
K0=f/V點
式中：K0-測量頭儀表系數,（1/m）;
V點-測量頭所在點處的速度,（m/s）.
根據流速V與管道內流量的關系,可以確定插入式渦街流量傳感器在不同管道下的儀表系數KT（1/m3）,從而確定管道內平均流速和體積流量。
三、應用場合：
ZW-LUCB系列球閥插入式渦街流量計適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體（氧氣、氮氣氫氣、天然氣、煤氣等） 、水和液體（如：水、汽油、酒精、苯類等）的計量和控制。
四、主要特點：
1、采用微功耗高新技術，科技含量高，性能穩定，精度高，壽命長，技術及部件均為進口。
2、結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠
3、抗震性能好，零點無漂移，有效消除外界振動影響。
4、輸出是與流量成正比的脈沖信號，無零點漂移，
5、測量范圍寬，量程比可達10:1。
6、現場液晶顯示，同時瞬時流量顯示、累計總量顯示、百分比顯示、頻率顯示、不必輪流切換。
7、就地按鍵設置，方便參數調整，無需手持通訊器。
8、 壓力損失較小，動態測量范圍寬，運行費用低，*********節能。
9、密度計算、溫度、壓力補償計算，補償計算公式在線檢驗。
10、0-5KHZpinlv輸出、4-20MA輸出或HATR通訊、Modbus協議通訊，可與工業自動化系統連接。
11、根據現場要求可將傳感器與儀表分離，實行分體控制與遠程控制。
五、技術參數：
1、公稱通徑：DN300～2200插入式）；
2、公稱壓力（MPa）：1.6-4.0；
3、介質溫度（℃）：壓電式：-40-450℃（協議訂貨）；
4、本體材料：1Cr18Ni9Ti，（其它材料協議供貨）；
5、準確度：±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS；
6、供電電壓：傳感器：+12V DC，+24V DC；變送器：+24V DC；電池供電型：3.6V電池；
7、輸出信號：方波脈沖（不包括電池供電型）：高電平≥5V，低電平≤1V；電流：4～20mA；
8、防爆標志：本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5；
9、防護等級：普通型IP65；
10、環境條件：溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa；
11、適用介質：氣體、液體、蒸汽；
12、傳輸距離傳感器：zui長可達4km，兩線制變送器（4～20mA）：負載電阻≤750Ω。

六、安裝條件：

1、傳感器應安裝在水平、垂直、傾斜(液體流向自下而上)的與其通徑相同的管道上。傳感器的上游 和下2、游應配置一定長度的直管段，其長度應符合前直管段15～20D，后直管段5～1OD的要求。

3、安裝液體傳感器的附近管道內應充滿被測液體。

4、傳感器應避免安裝在有強烈機械振動的管道上。

5、直管段的內徑盡可能與傳感器通徑一致，若不能一致，應采用比傳感器通徑略大的管道，誤差 要≤3%，并不超過5mm。

6、傳感器應避免安裝在有較強電磁場干擾、空間小和維修不方便的場合。

七、安裝步驟：
1、在需要安裝流量計的管道正上方（水平管道有此要求），割開 一個略小于ф100的孔，去掉毛刺；
2、將配套的一端帶有法蘭的短管放在孔的上面，保持短管與管 道垂直，焊接牢固；
3、放上墊片，插入流量計，法蘭連接，若此時有球閥，應先將球閥放在短管上連接好，再打開球閥，插入流量計；
4．保證流量計前有大于15D和后有5D的直管段（D為管道內徑）。

八、調試使用期間需要注意的問題：
1、流量計現場安裝、維護須***遵守“有防爆性氣體時勿開蓋"的警告語，并在開蓋前關掉外電源。
2、渦街流量計在室外使用時，建議加配防護罩。
3、不得隨意松開流量計固定部分。壓力傳感器的保護。用戶在使用流量計時，應注意流量計的壓力過載值為壓力傳感器額定工作壓力的1.5倍（即介質高壓力的1.5倍）。選型應在規定的流量范圍內，防止超速運行，以獲得理想的準確度和保證正常使用壽命。（由于試壓、吹掃管道或排氣造成超速運轉，以及渦輪在反向流中運轉都可能導致流量計損壞）
4、渦街流量計投入運行時應緩慢開啟閥門，防止瞬間氣流沖擊而損壞渦輪。加潤滑油應按告示牌操作，加油的次數依氣質潔凈程度而定，通常每年2~3次。
5、渦街流量計運行時不允許打開后蓋或更動內部有關參數，否則將影響流量計的正常運行。

九、注意事項：

1.專用法蘭與直管段焊接時不能帶著傳感器焊接。

2. 安裝時應使傳感器的流向標志與管道內流體流向一致。

3. 傳感器安裝前，法蘭凹槽內須***放好密封圈。壓力和溫度測量點的位置，取壓點在傳感器下游3～5DN處，測溫點在下游5～8DN處。

4.測量高溫介質時，切勿用隔熱材料把傳感器連接桿周圍包起來。

5.連接傳感器的屏蔽電纜走向，應盡可能遠離強電磁場的干擾場合。******不允許與高壓電纜一起敷設，屏蔽電纜要盡量縮短，并且不得盤卷，以減少分布電感，zui大長度不應超過200米。

6.安裝傳感器前，管道須***進行清洗。沖掉管內的雜質，避免通流后堵塞傳感器。測量液體的管道須***充滿被測液體，防止氣泡的干擾。

7、測量氣體的管道為防止儲積液的干擾。高溫高壓下更換探頭體時，須***安全操作，做好高溫防護。降溫降壓后在安全條件下方可更換探頭。

十、參數對照表：

十一、流量范圍：

十二、選型編碼：

十三、訂貨選用選型須知：

1、①名稱與型號、②口徑、流量范圍、③是否帶附件以便我們的為您正確選型、④使用壓力、⑤使用介質的溫度。

2、若已經由設計單位選定中偉公司的渦街流量計型號，請按渦街流量計型號直接向我司銷售部訂購。

3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的中偉zj****為您審核把關。
