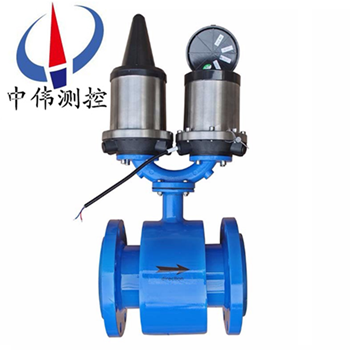

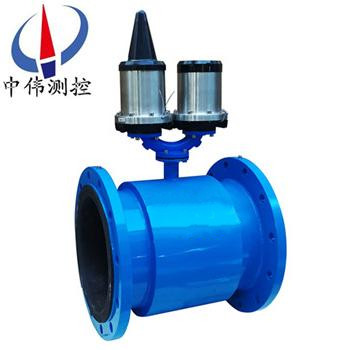

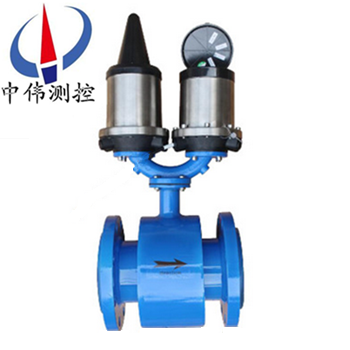

電池供電遠傳電磁流量計

•
•
•

電池供電遠傳電磁流量計是為供水企業實際要求而專門設計的計量?jī)x表，可以優化供水用水和確保準確的水貿易計量結算。它測量準確，可靠性高，穩定性好，壽命長，使用3.6V鋰電池供電，無需外供電源，是大用戶計量和

一、產品概述：
ZW-LCD系列電池供電遠傳電磁流量計特殊設計的傳感器勵磁系統和高性能鋰電池供電系統，并采用了16位嵌入式微功耗處理器，具有全數字量信號處理、測量穩定、測量精度高、抗干擾能力強等特點，實現自動雙向流量測量、現場瞬時流量、正反向累計總量顯示、自診斷故障報警和GSM數據無線遠傳等功能，用戶可通過強大的GSM/GPRS遠程管理軟件系統可實現流量計數據無線遠傳、存儲、數據分析等功能。
二、工作原理：
ZW-LCD系列電池供電遠傳電磁流量計根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：E=KBVD式中：
E－感應電勢；
K－與磁場分布及軸向長度有關的系數；
B－磁感應強度；
V－導電液體平均流速；
D－電極間距；（測量管內直徑）
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。
三、應用場合：
ZW-LCD系列電池供電遠傳電磁流量計專為水工業設計，滿足城市供水確保準確的水費計算，廣泛應用于現場無電源供應場所，如：城市供水、污水處理、水利工程、水政水資源等行業。
四、主要特點：
1、是專為水工業設計，滿足城市供水確保準確的水費計算，廣泛應用于城市供水（冷水）、城市取暖（熱水）、污水處理、水利工程等行業。不受水質干擾，無纏繞、堵塞現象，幾乎無壓力損失，可長期可靠連續工作。特別適用于大流量供熱。
2、采用特殊設計的傳感器勵磁系統和智能化的系統，并采用了16位嵌入式超微功耗處理器，全數字量信號處理，工作穩定、測量精度高、抗干擾能力強等特點，實現自動雙向流量測量，現場瞬時流量，正反向累計總量顯示，自診斷故障報警，GPRS數據無線遠傳等功能，用戶通過強大的GPRS遠程管理軟件系統可實現流量數據的無線遠傳、存儲等功能。并能實現3.6V/12V或220V多路電源的自動切換。
3、在準確計量的基礎上，儀表和控制部分集為一體，實現管路的自動切斷與接通操作。智能電動調節閥門在開啟時動作緩慢，避免了液體流速過快，對儀表本身造成損壞，防止危險事故的發生。
五、技術參數：
1、公稱通徑：DN10-DN1200；
DN150-DN6000（可選插入式電磁流量計）；
2、公稱壓力：0.6～4.0Mpa（特殊壓力可定制）；
3、精 確 度：±0.2%、±0.5%；
4、測量范圍：0.01～10m/s；
5、測量介質（電導率）：>20μs/cm；
6、介質溫度：-10℃～160℃；
7、環境溫度：-10℃～60℃；
8、環境濕度：≤95%（相對濕度）；
9、供電方式：3.6V/DC內置鋰電池供電，連續工作時間5-10年 （3.6V、12V、220V）；
10、電極材料：316L不銹鋼，HC、HB、鈦、鉭、鉑、銥合金；
11、襯里材料：氯丁橡膠、聚氨脂橡膠、PTFE、F46、PFA；
12、連接方式：法蘭式、插入式、夾持式（可選）；
13、結構形式：一體型、分體型 （可選）；
14、防護等級：IP68 、IP65（可選）；
15、顯示方式：LCD大屏幕液晶顯示瞬時流量、流速、（壓力），正、反向累積總量以及報警提示符；
16、輸出信號：脈沖輸出0.0001-10m3/p，頻率輸出1-1000HZ任意設置（無源光耦輸出）；
17、通訊方式：GSM/GPRS無線數據遠傳（短信形式數據包）；
18、GSM/GPRS遠程監控管理軟件系統：GSM/GPRS遠程監控管理軟件系統與帶遠傳功能的ZW-LCD型流量計配套使用。
六、軟件特點：
1、本系統不僅可以實現流量計數據的接收、存儲，還可以實現對流量數據的統計與分析，使用戶方便及時的掌控區域內各流量測量點的用水情況。
2、本系統可對每個測量點的用水情況及管道壓力查詢、統計、分析并以圖表或曲線的形式顯示出來，使用戶可以方便的對各測量點的用水進行管理。
當測量點用水情況發生異?；颥F(xiàn)場流量計電池電量不足時，本系統可發出報警信息。
3、本系統可設定不同級別的多個操作員，起到數據分級管理，并實現用戶局域網的數據共享。
4、本系統引入了數據備份、SIM卡費用統計等更多人性化管理。
七、遠程通訊系統：（供水監測系統）
1、可直接打印出查詢的所有數據；
2、可直接導出所有儀表的數據到計算機；
3、可直接看到所查詢儀表的流量曲線圖；
4、可直接打印出流量曲線圖；
5、可查看現場儀表的工作狀態及儀表是否有報警情況；
6、可以報表的形式顯示所有儀表每年、每月、每天的用水量；
7、可直接打印出報表；
8、可直接導出報表到計算機；
9、所有儀表的數據可直接備份到計算機。
10、可顯示儀表的流速、流量、累積量、壓力、工作狀態等數據。

八、安裝要求：
安裝環境的選擇
1、應盡量遠離具有強電磁場的設備。如大電機、大變壓器等。
2、安裝場所不應有強烈震動，環境溫度變化不大。
3、便于安裝、維修的場所。
安裝位置的選擇
1、傳感器上流向標志與管道內被測介質流動的方向須***一致。
2、安裝位置須***保證測量管內書中充滿被測介質。
3、選擇流體流動脈沖較小的地方，即應遠離泵和局部阻力件（閥門、彎頭等）
4、測量雙相流體時，應選擇不易引起相分離的地點。
5、應盡量避免安裝在管內呈現負壓的地方。
6、當被測介質容易使電極，測量管內壁產生粘附、結垢時，建議測量管內流速不低于 2m/s 。
此時可采用比工藝管徑略小的漸縮管。為在工藝管道中不中斷流量情況下清洗電極和測量管，傳感器可采用并聯安裝，并帶清洗口。

安裝地點的選擇

為了使變送器工作穩定，在選擇安裝地點時應注意以下幾方面的要求：

1、盡量避免鐵磁性物體及具體強電磁場的設備（如大電機、大變壓器的等），以免磁場影響傳感器的工作磁場和流量信息。

2、應盡量安裝在干燥通風之處，不宜在潮濕，易積水的地方安裝。

3、應盡量避免日曬雨淋，避免環境溫度高于45℃及相對濕度大于95.9%。

4、選擇便于維修，活動方便的地方。

5、流量計應安裝在水泵后端，決不能在抽吸側安裝；閥么應安裝在流量計下游側。

九、安裝注意事項：
1、在搬運和吊裝傳感器時，應該將吊索套在傳感器兩端法蘭旁頸部位置，切勿在測量、管內插入管幫進行吊裝以免損壞襯里。
2、安裝前，傳感器內的電極用酒精棉花仔細擦除電極表面由于手摸等原因造成的油脂性沾污物質。
3、安裝時密封墊圈的內徑應與測量管襯里內徑一致。
4、須***保證接線盒內的干燥，否則儀表可能會產生計量誤差。
運行前的準備工作：
1、在安裝接線后正式投入運行前應再次檢查安裝、接線是否正確。（對分體型而言）
2、將床干起前閥門打開，傳感器后閥門關閉，讓傳感器內充滿被測介質。
3、準備工作完畢后，先打開傳感器上游閥門，再緩緩打開下游閥門，觀察轉換器瞬時流量顯示應向大方向變化，說明信號線線方向正確。否則，將信號線 A 與 B 接線位置互換。（對分體型而言）
4、打開傳感器前后閥門，排液數分鐘，排出管內氣體。
5、關閉傳感器下游閥門，再關上游閥門，是傳感器內充滿被測介質。然后進行配套調整。傳感器與轉換器配套零點調整和儀表系數設定請?jiān)旈嗈D(zhuǎn)換器說明書。

十、包裝說明：
用戶開箱時請按裝箱單核對傳感器的型號，規格和產品編碼，并檢查傳感器有無缺損。
電池供電流量遠傳電磁流量計的成套性包括：
1、電池供電電磁流量計一套；
2、信號電纜 RVVP 型聚氯乙烯絕緣屏蔽護套線 2×32/0.2 15 米（分體型時配套）；
3、勵磁電纜 RVVP 型聚氯乙烯絕緣屏蔽護套線 2×32/0.2 15 米（分體型時配套）；
4、裝箱文件1份；
5、安裝使用說明書1份；
6、產品合格證 1 份；
7、產品裝箱單 1 份等。

十一、參數對照表：

十二、參考流量范圍：

十三、選型編碼：

十五、設計選用及訂貨須知：

1、測量介質：名稱、成分、狀態、導電性或電導率；

2、工作狀態溫度（℃）；

3、工作狀態壓力（Mpa）；

4、管道內外徑（DN），***小、正常、量范圍（m3/h）；

5、腐蝕性、磨損性，是否有負壓；

6、安裝要求及環境：一體還是分體，信號輸出，通訊方式，供電電源；

7、安裝環境：防護等級和防爆要求。
