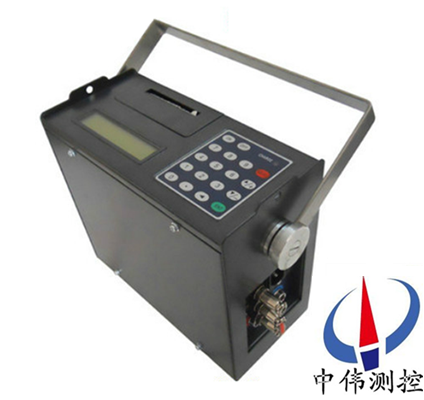

便攜式超聲波流量計

•
•
•
•

便攜式超聲波流量計是一個通用型、功能齊全、時差法系統，并多種可選功能及附件以滿足您各種液體流量測量要求。其小巧、輕便、可充電電池及通用型電源的設計更能使它成為能在各處測量的理想選擇。

一、產品概述：

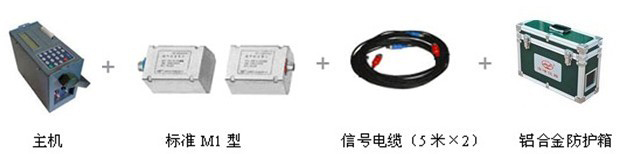

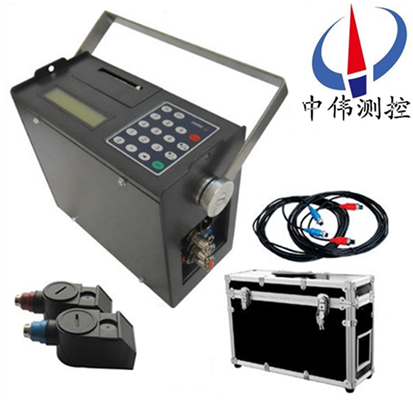

ZWS-100P系列便攜式超聲波流量計利用了低電壓、多脈沖時差原理，采用雙平衡信號差分收發技術和硬件參數無關化設計方法；通過選用******上xj****的大規模集成電路和xj****的SMD貼裝焊接工藝生產而成。確保每臺出廠的流量計具有相同的性能；內置一體式智能打印機可實時、定時打?。痪哂腥形娘@示、功能強大、一致性好、操作簡單、攜帶方便、電池工作時間長等特點。適用于各種工業現場的在線標定和巡檢。配備耦合劑一支、內置數據記錄器、一付5米的傳感器電纜線、傳感器固定夾具、攜帶式鋁合金儀器箱或定制的高強度保護箱。
二、工作原理：
ZWS-100P系列便攜式超聲波流量計利用測量超聲波在管道中傳播時間原理而實現的。介質（液體）在管道中流速，與超聲波沿介質順流和逆流傳播的時間差存在著線性關系。只要分別測量出超聲波順流、逆流的傳播時間，就可以依據線性關系得到沿管道路徑上各點流速的瞬時平均流速。這樣，介質流量則可以通過流速、管道截面積以及雷諾數等得到。 當超聲波束在液體中傳播時，流體的流動將使傳播時間產生微小變化，并且其傳播時間的變化正比于液體的流速，由此可求出液體的流速。
三、應用場合：
ZWS-100P系列便攜式超聲波流量計具有測量精度高、電池供電時間長達25小時、操作簡單、內置熱敏一體式打印機等特點，該款產品廣泛應用于石油化工、冶金、電力、水利、供熱、空調計費、能源監測等工業生產中，受到廣大用戶的一致好評。
四、主要特點：
1、高精度測量
線優度優于0.55555%,重復性精度優于0.2222%,測量精度優于±1.01111%；
2、非接觸式測量
將帶磁性的超聲波流量計傳感器吸附在管道外壁,即可完成流量測量；
3、測量范圍大
選用不同型號的傳感器,可實現口徑DN15-DN6000mm管道流量的測量；
4、支持中文英文菜單
不同版本的流量計,可支持中文或英文菜單,方便快捷；
5、充電電源
內置大容量鎳氫充電電池,可支持流量計連續工作20小時以上；
6、內置打印機
即可實現即時屏幕打印,還可以定時打印提前設定的多達20余項的測量結果；
7、內置數據記錄器
可將提前設定的多達20余項的測量結果上傳至計算機或聯網通訊。
五、技術參數：
1、性能參數：
線性度 0.5%；
重復性 0.2%；
準確性 示值的±1%，流速＞0.2m/s；
響應時間 0-999秒，使用者任選；
流速范圍 ±32m/s；
測量口徑 15-6000mm；
測量單位 米、英尺、立方米、升、立方英尺、美國加侖、英國加侖、油桶、
美國液體桶、英國液體桶、美國兆加侖、使用者設定單位；
累計器 7位、負、凈累計器；
液體種類 各種能夠傳導聲波的單一均勻的液體；
安全性 設置值的鎖定，更改數據需要解鎖；
顯示 4×8中文或4×16英文；
通迅接口 RS-232，波特率75-57600，同時兼容富士超聲波流量計，也應用戶的要求兼容其它。
2、產品：
傳感器 標準M1型，另有其它4種可供選擇；
傳感器電纜 標準為5m×2,也可加長為10m×2；
電源 3節AAA內置Ni-H電池，每次充滿電可持續工作12小時，AC100-240V的適3、配器：
數據記錄 內置數據記錄儀，可記錄2000行數據；
手動累計器 7位，按鍵即可開始用于校準；
外殼材料 阻燃ABS；
外殼尺寸 200×90×30mm；
主機重量 500g（1.2Ibs）包括電池。

六、使用說明：
1、零流量檢查
當管道液體靜止，周圍無強磁場干擾、無強烈震動情況下，表頭顯示為零，此時自動設置零點，消除零點飄移，運行時須做小信號切除，通常可流量小于滿程流量5%，自動切除。同時零點也可菜單進行調整。
2、儀表面板鍵盤操作
啟動儀表運行前，首先要對參數進行有效設置，例如，使用單位制、安裝方式、管道直徑、管道壁厚、管道材料、管道粗糙度、流體類型、兩探頭間距、流速單位、zui小速度、zui大速度等。所有參數輸入正確，儀表方可正確顯示實際流量值
3、流量計定期校驗
保證流量計準確度，我們進行定期校驗，通常我們采用更高精度便攜式流量計進行直接對比，利用所測數據進行計算：誤差=測量值-標準值/標準值，利用計算相對誤差，修正系數，使測量誤差滿足±2%誤差，即可滿足計量要求。該操作簡單方便，可有效提高計量準確度。

七、使用前準備工作：
1、使用便攜式成套提供的專用電纜連接主機與探頭，切勿混用。
2、電池充電方法:用配套電源插頭線連接好電源與主機,把主機的電源開關關至OFF位置,將自動開始充電。當主機單元的LED亮?xí)r,表示正在進行充電。當主機單元的LED閃亮或熄滅時,充電完成。電池充電約需2小時。

八、測量介質：
1、種類：自來水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體；
2、溫度：0℃~160℃；
3、濁度：≤10000ppm，且氣泡含量??；
4、流速：0~±30m/s；
5、流向：正、反向雙向計量，并可計量?jī)袅髁浚?nbsp;
九、工作環境：
1、主機溫度：-30℃~80℃；
2、流量傳感器溫度：-40℃~160℃；
3、溫度傳感器溫度：根據用戶需要選定；
4、主機濕度：85%RH；
5、流量傳感器濕度：可浸水工作，水深≤3m；
6、便攜式超聲波流量電源：AC220V或DC8~36V或AC7~30V。

十、信號強度：
信號強度是指接收到的經過放大的超聲波信號的幅度，用3位數表示：[000] 是指未檢測到任何的信號；[999] 是指接收到的信號zui大。
盡管信號在500-999之間流量計都能工作，但是較強的信號強度就能得到好的測量結果，所以使用者應當將傳感器接收到的信號調整到zui大。
建議按下列方式操作來得到較大的信號強度：
1、如果測得流量數值不穩定、信號強度低于700時，重新選擇較好的測量位置。
2、仔細地打磨管道的外表面，稍微多加一些耦合劑。
3、輕微調整傳感器的相對位置同時觀察流量計的接收信號強度，停在信號zui大的位置，同時也要檢查傳感器之間的距離是否滿足M25窗口的顯示要求。
信號質量（信號良度）：
流量計的信號質量是用Q值來表示的。Q值大意味著較高的信噪比（縮寫SNR），當然測量的數據也比較準確，Q值應該在600-900范圍之間，越高越好。

十一、安裝注意事項：
1、液體須***充滿管道，查明并準確輸入管道外徑、材質、壁厚、襯里材料及襯里厚度等管道的相關參數。
2、換能器安裝時前、后直管段應至少滿足前10D后5D的要求，避開管道頂部和底部，盡量安裝在管道的水平位置，或與水平直徑成45°的范圍內，注意避開焊縫。
3、根據流量計計算出的安裝距離安裝換能器時，并綜合參考流量計的信號強度、測得聲速值、信號質量、安裝距離檢查等參數，將換能器安裝位置調整到理想位置。若流量計測得聲速值與實際聲速值相差超過±6 m/s時，流量計測得的流量值與實際流量值也會出現差異。
4、流量計在不同管徑上檢定、校準，會得到不同的修正系數，即使同一臺主機使用相******型的不同換能器，也會得到不同的修正系數。因此，使用單臺超聲流量計對不同管徑進行測量的用戶，應按照******計量檢定規程的要求定期送檢。
十二、應用時注意事項：
1、流量計防止暴曬與雨淋。
2、儀器要小心攜帶,注意不要使其受到強烈的撞擊和震動,建議使用配套的便攜箱。
3、應盡量選擇良好的環境下使用,選擇沒有過多灰塵和腐蝕性氣體的使用現場。
4、防止電源線損壞,避免觸電及起火的危險。
5、使用完畢后應及時關閉儀器電源開關。
6、每次使用后,應及時給電池充電。

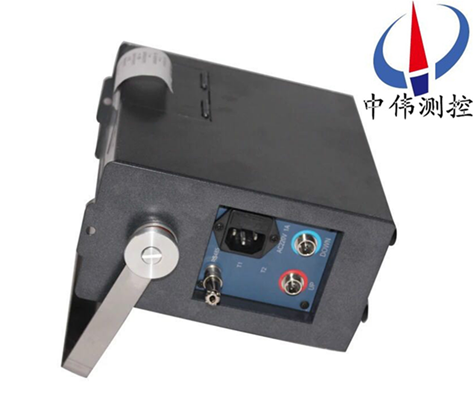

十三、外形尺寸及接線：

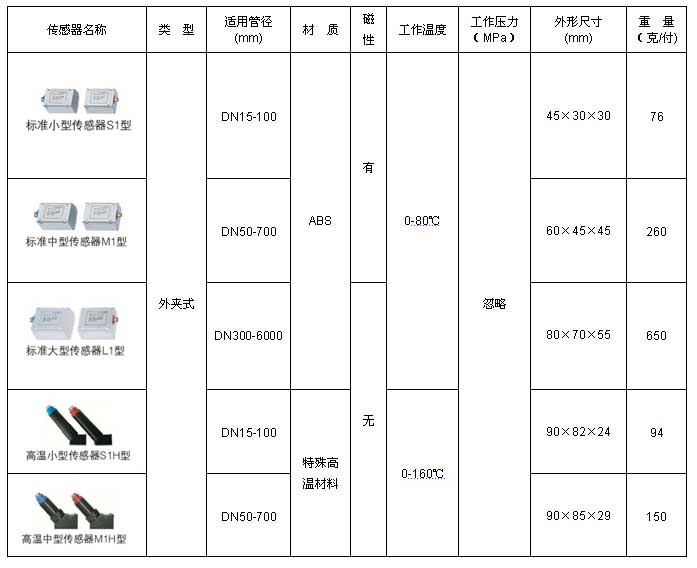

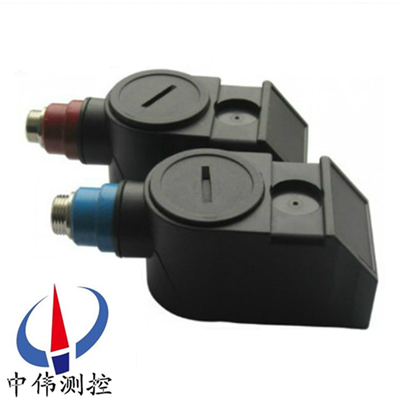

十四、可選配傳感器：

十五、選型編碼：

舉例：ZWS-100PS1M1X5.
 解釋：便攜超聲波流量計，標配標準M1傳感器，選配標準S1型傳感器，信號電纜5米×2。

十六、設計選用及訂貨須知：

1、產品：如有指定型號標準，請直播中偉銷售熱線咨詢價格，了解詳情！

2、技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送至本公司。

3、產品訂貨如需參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（法蘭、對夾等）。

4、報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。

5、質量要求、質量標準、供方對質量負責的條件:按******有關質量標準。
